广众牌空压机断油保护装置 不焊接不钻孔无损安装
发布时间：2026/1/4 15:58:42 来源：Anna 作者：Anna
广众牌空压机断油保护装置通过 “油滤驳接器 + 无损电气接线” 实现无破坏性安装，核心是不焊接、不钻孔、不改动空压机原有油路与机体结构，仅用螺纹连接与回路串联完成部署，具体如下：
一、核心无损安装原理
油路监测：用油滤驳接器替代 “原装油滤与底座” 的直接连接，驳接器预留传感器接口，实现油压采集，不破坏机体与油路。
电气控制：主机继电器触点串联入空压机急停回路，不改动主回路，仅通过信号触发停机，无结构损伤。
固定方式：主机壁挂安装，无需焊接支架，整体为模块化外接，可拆卸复原。
二、分步骤无损安装流程(以 ZBK380 型为例)
1. 准备工作
断电停机，排空油路压力(≤0.1MPa)，防油液喷溅。
核对配件：主机、声光报警器、油滤驳接器、油压传感器、密封件(O 型圈 / 生料带)、绝缘电线、工具(扭矩扳手)。

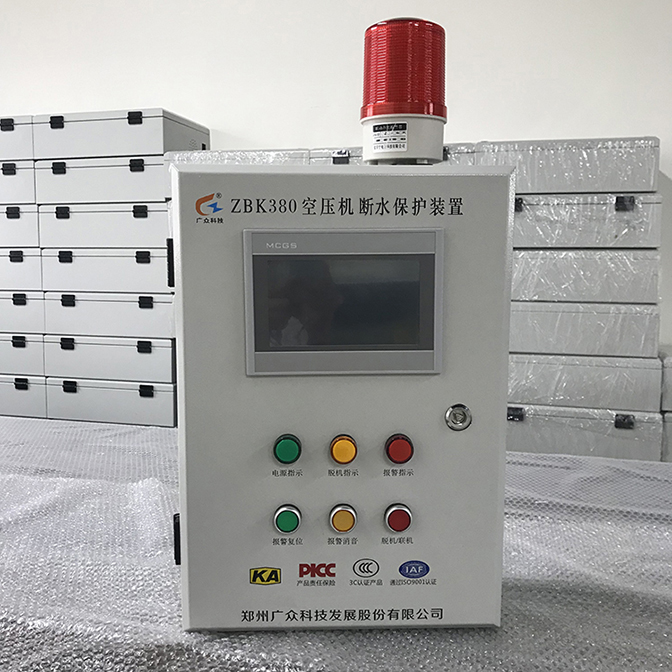

2. 主机与报警器安装
主机用膨胀螺丝固定在监控室墙面，声光报警器装于主机或显眼处，不接触机体。
接入 AC220V 独立电源并可靠接地，接地电阻≤4Ω。
3. 油压传感器与驳接器安装(核心无损步骤)
拆下原装油滤，清洁底座螺纹，检查密封面。
将油滤驳接器装于油滤底座，按厂家扭矩紧固，驳接器侧孔装油压传感器，另一孔用堵头密封。
原油滤装回驳接器另一端，确保螺纹对齐、密封良好，无渗漏。
传感器信号线接入主机模拟量输入口(两线制：1 接 24V，2 接信号)，屏蔽层接地。
4. 电气接线(无结构改动)
加载信号：从加载电磁阀两端并联信号线至主机对应接口，监测加载状态。
急停回路：主机继电器常闭触点串联入空压机急停回路，确保油压异常时触发停机。
检查接线：线束整理捆扎，预留伸缩空间，避免拉扯接插件。
5. 调试与测试
通电检查电源、显示屏、传感器数据，确认油压显示正常。
模拟断油测试：拔掉传感器插头或者改动参数到报警值内，装置应立即声光报警并紧急停机，验证保护逻辑。
校准参数：设置预警值(如 0.1MPa)和停机值，避免误报。
三、注意事项
驳接器需与空压机型号匹配，定制化时提前提供参数。
严禁焊接、钻孔或切割机体 / 管路，确保结构完整性。
安装后进行压力测试，无渗漏方可开机，定期校验传感器与保护装置。
广众牌空压断油保护装置通过 “油滤驳接器 + 回路串联 + 壁挂安装” 的组合，实现完全无损安装，不破坏空压机结构，安装后可随时拆除复原，同时保障断油时的报警与停机保护功能，兼顾安全与可逆性。
