1台空压机供气4台储气罐如何安装空压机储气罐超温保护装置
发布时间：2026/9/17 12:50:13 来源：郑州广众科技 作者：Anna
接到客户咨询：1台空压机供气4台储气罐，这样的现场怎么配备空压机储气罐超温保护装置?
安装空压机储气罐超温保护装置的法规依据：《煤矿安全规程》，储气罐(风包)内温度应当保持在120℃以下，并装有超温保护装置，任意一台储气罐超温时，自动切断空压机电源并声光报警。用户现场：1 台空压机供气、4 台储气罐并联，核心原则：4 个储气罐每罐单独装温度传感器;任一罐≥120℃，联锁停这台空压机。
根据用户现场，我们推荐配置方案：一拖四空压机综合保护装置主机

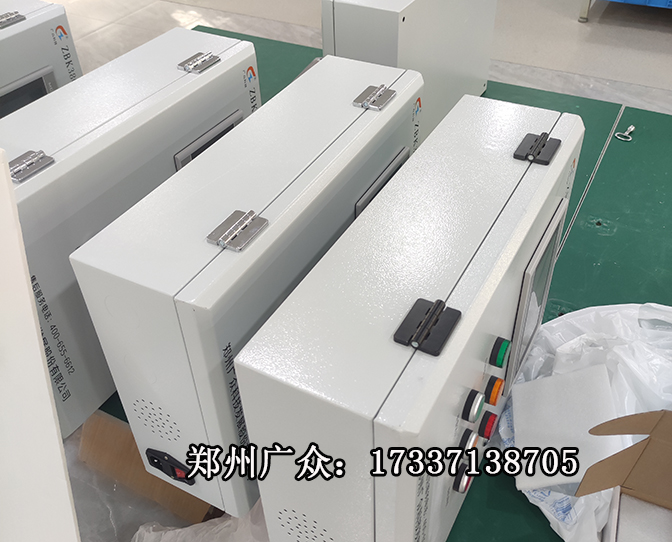

一、主机：4 通道空压机综合保护装置(如 ZBK380/KZB-3型一拖四)
1 台主机，4 路测温通道，可同时采集 4 个储气罐温度，面板分别显示 4 罐温度;
内部逻辑：4 路温度做 “或逻辑”，任意一路温度≥120℃，立即声光报警 + 断开空压机急停回路停机;
主机壁挂安装在空压机房，方便巡检。
温度传感器：4 支 PT100 铂热电阻，每台储气罐 1 支
安装方式：利用储气罐压力表接口加装三通接头，三通一头接风包、一头装压力表、一头插入 PT100 测温探头;
探头必须伸入储气罐内部气相空间，不能贴罐壁测罐壳温度;
4 支传感器分别敷设电缆接入保护主机 4 个温度通道。
严禁：只在总管装 1 个传感器代替 4 个储气罐分别测温，因为并联罐存在温度不均的情况。
二、电气联锁接线要点
储气罐超温保护装置停机输出常闭触点串联进入空压机控制回路急停回路。
正常：触点闭合;任意储气罐超温 → 触点断开，空压机停机，同时声光报警。
回路逻辑：
空压机本体保护触点 串联 储气罐一拖四保护停机触点，任意一个保护动作，空压机停机。
主机带脱机 / 试验按钮：用于定期校验保护，校验时可临时解除联锁(仅调试用，正常运行严禁脱机);带故障复位按钮。
外壳可靠接地;井下使用必须选用矿用防爆型保护装置与传感器。
三、阈值设定
储气罐超温停机设定值：120℃(规程强制值);
四、备选方案(不推荐，但可实现)
4 台独立 KZB-3型空压机风包超温保护装置， 单通道保护装置(1 罐配 1 台保护)，4 台保护的停机继电器全部串联到空压机急停回路。缺点：设备多、布线繁琐、巡检不方便。
总之，如果现场是1台空压机供气4台储气罐，建议使用一套储气罐超温保护装置来解决现场实际需要：
1 台空压机带 4 个并联储气罐：4 个储气罐各装 1 支 PT100 温度探头，接入一台 4 通道空压机综合保护装置;任一储气罐温度≥120℃，联锁停空压机 + 声光报警，空压机原有保护保留串联。
