储气罐超温保护装置是如何实现保护功能的
发布时间：2025/12/17 13:50:35 来源：郑州广众科技 作者：Anna
储气罐超温保护装置的核心作用是：监测储气罐内 / 关联部位的温度，当温度超过安全设定值时，通过 “报警提醒 + 强制停机” 双动作，切断热源、防止温度持续升高，避免高温导致储气罐材质老化、介质(压缩空气 + 冷凝水)升温升压引发爆炸风险，其保护功能的实现的核心是 “温度监测→信号传输→执行保护” 的闭环流程：
一、储气罐超温保护装置核心组成
不管是简单机械式还是智能电子式，超温保护装置都包含 3 个核心部件，各司其职：
温度检测元件(“感知器”)：直接接触储气罐或关联管路，实时采集温度数据：
热电偶 / 热电阻：精度高，安装在储气罐罐壁、出口管路。
信号处理 / 触发单元(“大脑”)：接收检测元件的温度信号，对比预设的安全温度值(一般储气罐超温警戒值为 120℃)，判断是否触发保护。
执行机构(“动手的部件”)：接收触发信号后，执行具体保护动作，核心是 “切断热源 + 泄压 报警”。
二、储气罐超温保护装置通用工作原理
实时监测：温度检测元件持续接触储气罐本体或排气口管路(储气罐温度主要来自压缩空气传导，排气口温度可间接反映罐内温度)，同步采集温度数据。
阈值判断：信号处理单元将采集到的实时温度，与预设的 “安全上限温度”“警戒温度” 对比：
未超温：正常运行，无动作;
达到警戒温度(低于停机值)：触发声光报警(指示灯亮 + 蜂鸣器响)，提醒操作人员排查(如冷却器故障、进气温度过高);
达到停机温度(安全上限)：立即发送触发信号给执行机构，启动强制保护。
执行保护(核心动作，双保险)：执行机构收到信号后，同时做两件事，快速切断风险源：
切断热源：发送信号给空压机主机控制器，强制空压机停机(停止压缩作业，不再产生新的高温压缩空气输入储气罐);
三、储气罐超温保护装置的具体实现方式
核心元件：热电偶 / 热电阻(检测)+ 控制器(信号处理)+ 电磁继电器(执行)。
实现过程：
热电偶 / 热电阻将采集的温度信号，转换成电信号(如电阻变化、电压变化)，传输给 控制器;
控制器实时显示温度数值，并与预设的 “警戒值”“停机值” 对比：
达到警戒值：启动声光报警(红色指示灯 + 高分贝蜂鸣器;
达到停机值：控制器 立即发送指令给电磁继电器，继电器动作，切断空压机主机的电源，强制停机;
总之，储气罐超温保护装置的核心就是 “温度超标后，先喊人、再停机”，快速切断高温来源、降低罐内风险，本质是给储气罐加一道 “温度防火墙”。

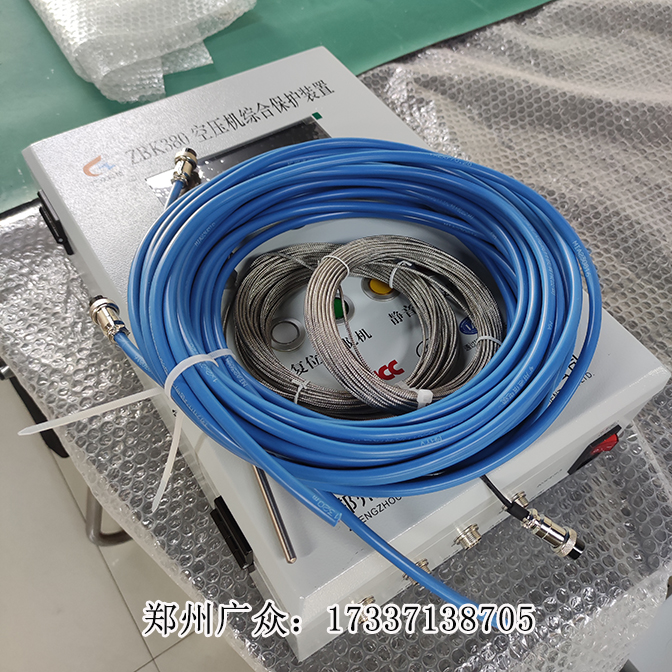

郑州广众科技发展股份有限公司，专业生产KZB-3型储气罐超温保护装置，ZBK380空压机综合保护装置，质量过硬，欢迎选用。合作电话：17337138705(微信同号)
